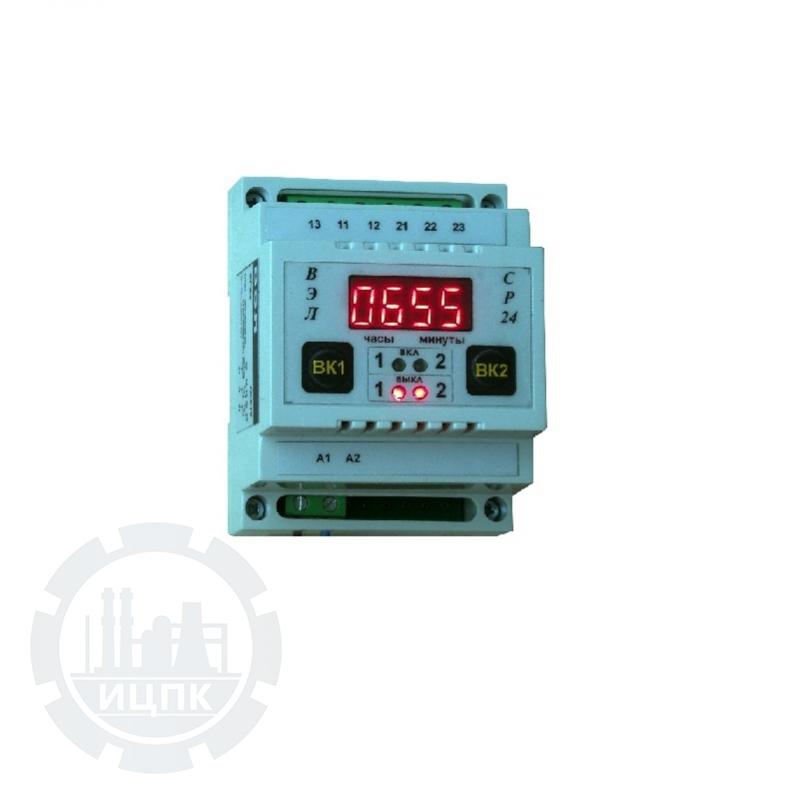

СР24 реле энергосберегающее

СР24 реле энергосберегающее служит для управления наружным освещением, световой рекламой, освещением теплиц, включения – выключения других электроприборов промышленного и бытового назначения.

Устройство и работа

Реле имеет два канала.

По первому каналу реле СР24 позволяет осуществлять автоматическую коррекцию времени включения – выключения в соответствии со значениями, установленными производителем. Автоматическая коррекция осуществляется ежедневно, в соответствии со значениями времени включения – выключения записанными в память реле.

Значения времени включения – выключения могут быть установлены:

• в соответствии со временем восхода и заката солнца для географической долготы и широты населенного пункта, в котором планируется использование данного реле;
• в соответствии с графиком утвержденным Постановлением Национальной комиссии регулирования электроэнергетики;
• в соответствии с индивидуальным графиком Заказчика.

Второй канал реле обеспечивает включение – выключение нагрузки в определенное время суток.

Совместное использование двух каналов позволяет включать и выключать освещение с учетом времени восхода и захода солнца, при этом в ночные часы возможно отключение или снижение интенсивности освещения.

Рис.1. Схема включения СР24 освещения с отключением в ночное время

Рис.2. Схема включения СР24 освещения со снижением интенсивности освещения в ночное время
