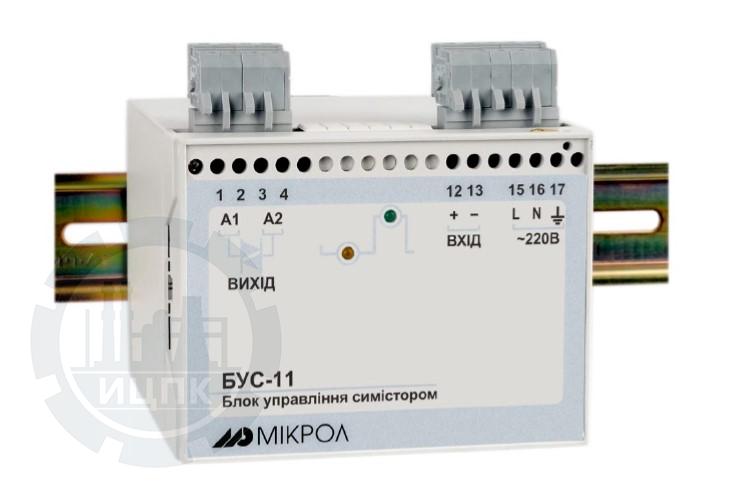

Блок управления симистором БУС-11

Цена: по запросу

Блок управления симистором БУС-11 предназначен для управления мощностью в активной нагрузке по числоимпульсному методу при помощи внешнего аналогового сигнала, который определяет длительность (количество периодов сети питания) включенного состояния симистора. Этот режим предоставляет много преимуществ, так как он переключает симистор при прохождении нулевого напряжения без электромагнитных помех.

БУС-11 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Рис.1. Габаритный чертеж блока управления БУС-11

В наличии

Внимание!

Оплата - безналичный расчет. Доставка – самовывоз или транспортной компанией.

Для оформления счета необходимо указать количество товара и нажать на кнопку "Оформить заказ". Счета выставляются круглосуточно.

Описание

Наименование	Значение
Вход
Количество каналов	1
Тип входного аналогового сигнала	0-5 мА (Rвх= 200 Ом) 0-20 мА (Rвх=50 Ом) 4-20 мА (Rвх=50 Ом) 0-10 В (Rвх=20 кОм)
Количество периодов для: — I диапазона — II диапазона — III диапазона	125 (период 2.5 сек.) 250 (период 5 сек.) 350 (период 7 сек.)
Количество периодов для: — I диапазона — II диапазона — III диапазона	1% 0,4% 0,3%
Выход
Тип выхода	— Внутренний симистор со встроенным контролем нулевого напряжения фазы — Внешний симистор
Максимальное напряжение коммутации переменного (действующее значение), не более	600 В
Максимальный ток нагрузки выхода, не более	40 А
Номинальная мощность на нагрузке	10 кВА
Нелинейность преобразования, не более	10%
Метод управления симистором	Числоимпульсный
Электрические данные
Напряжение питания	220 (от 187 до 242) В переменного тока
Потребляемая мощность, не более	3 ВА
Гальваническая изоляция	трехуровневая (вход, выход, питание)
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ)	96 х 100 х 110 мм
Масса преобразователя, не более	0,55 кг
Температура окружающей среды	от -40 С до +70 С
